Substituição segura do aparelho respeitando o circuito elétrico dedicado, vedação hidráulica precisa e conexões estanques que evitam derretimento de cabos e choque elétrico.
O uso de fita isolante comum em emendas manuais sofre com o efeito Joule, enquanto acionar a energia antes de encher a câmara de água funde a resistência em segundos.
Desligar o disjuntor geral, usar conectores de cerâmica ou mola, aplicar fita veda-rosca e sempre sangrar o aparelho com água fria antes de reativar a corrente.
O chuveiro elétrico é o aparelho residencial que mais exige da instalação elétrica em uma casa. Em potências que variam entre 5.500 W e 7.800 W, a corrente elétrica que passa pela fiação pode ultrapassar os 40 amperes em redes de 127 volts.
Por que a fita isolante comum derrete na instalação do chuveiro elétrico?
O aquecimento da água ocorre por meio da resistência elétrica instalada dentro da câmara do chuveiro. Quando a corrente passa pelos cabos e pela resistência metálica, parte da energia se converte diretamente em calor, fenômeno físico conhecido como efeito Joule.
Emendas manuais feitas apenas torcendo os fios de cobre e cobrindo com fita isolante de PVC criam pequenos pontos de folga microscópicos. Essas imperfeições aumentam a resistência de contato exatamente no ponto da emenda.
Quais são os 4 erros mais perigosos ao instalar um chuveiro novo?
A maioria dos problemas graves em banheiros não decorre de defeito de fabricação do chuveiro, mas de erros simples cometidos durante a montagem.
- Ligar a energia com a câmara seca: A liga de níquel-cromo da resistência dissipa milhares de watts instantaneamente. Sem água fria ao redor para absorver essa carga térmica, o metal atinge o ponto de fusão e rompe em menos de dois segundos.
- Cortar ou ignorar o fio terra verde: O condutor de proteção (verde ou verde-amarelo) drena correntes de fuga diretamente para a terra. Deixá-lo desligado transfere choques residuais para o registro metálico e para a própria água do banho.
- Usar plugue e tomada convencional: Tomadas residenciais padrão suportam no máximo 10 A ou 20 A. Ligar um chuveiro de alta amperagem em uma tomada comum derrete o espelho plástico em poucos minutos de funcionamento.
- Excesso ou falta de fita veda-rosca: Usar pouca fita gera vazamentos que escorrem pelos cabos elétricos. Usar camadas em excesso pode trincar o cano de PVC na parede ao apertar com força excessiva.
Qual é a bitola de fio e o disjuntor corretos para cada potência de chuveiro?
A escolha do cabo e da proteção não depende da preferência pessoal, mas da relação matemática entre potência (watts) e tensão (volts). Dimensionar cabos abaixo do necessário gera queda de tensão, superaquecimento nas paredes e desperdício de energia.
| Potência do Chuveiro | Tensão da Rede | Corrente Calculada | Bitola Mínima do Cabo | Disjuntor Indicado |
|---|---|---|---|---|
| 5.500 W | 127 V | 43,3 A | 10 mm² | 50 A |
| 5.500 W | 220 V | 25,0 A | 4 mm² | 32 A |
| 6.800 W | 220 V | 30,9 A | 6 mm² | 40 A |
| 7.500 W a 7.800 W | 220 V | 34,1 A a 35,5 A | 6 mm² a 10 mm² | 40 A ou 50 A |
Como trocar o chuveiro elétrico passo a passo sem queimar a resistência?
Para realizar a substituição com total controle e sem acidentes, organize as ferramentas antes de iniciar: chave de fenda ou philips, alicate universal, fita veda-rosca de PTFE, conector de porcelana ou de engate rápido e pano limpo para secagem.

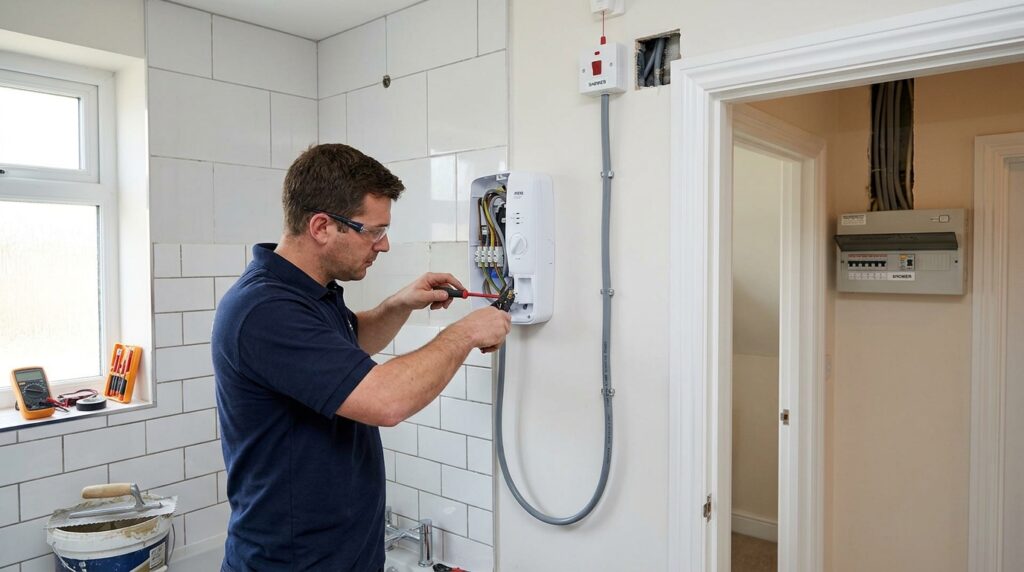

1. Desligamento do circuito elétrico e hidráulico: Vá até o quadro geral de distribuição (QDT) e desligue o disjuntor exclusivo do chuveiro. Feche também o registro geral de água do banheiro para evitar inundações durante a remoção.
2. Remoção do aparelho antigo: Desconecte os cabos elétricos do chuveiro velho. Com as duas mãos firmes na base do cano ou do corpo do aparelho, gire no sentido anti-horário até desacoplar totalmente da rosca embutida na parede. Limpe os restos de fita antiga da conexão hidráulica.
3. Preparação e fixação hidráulica: Aplique de 6 a 8 voltas de fita veda-rosca no sentido horário sobre a rosca de entrada do novo chuveiro. Enrosque o aparelho manualmente na parede até atingir firmeza e alinhamento reto. Nunca utilize ferramentas pesadas para apertar o plástico contra o cano.

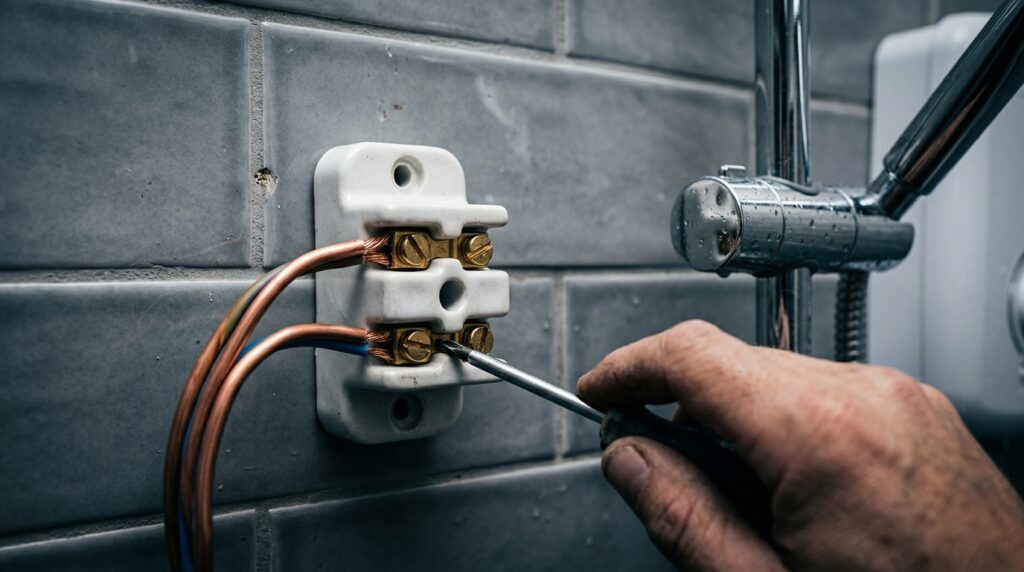

4. Conexão elétrica segura: Desencape cerca de 8 mm a 10 mm das pontas dos fios. Conecte fase e neutro (ou fase e fase em 220 V bifásico) nas extremidades do conector cerâmico ou borne de mola, garantindo aperto firme. Conecte o fio terra verde do chuveiro ao cabo terra verde da instalação predial.
5. Sangria de água fria (etapa obrigatória): Mantenha o disjuntor desligado. Abra o registro de água no modo totalmente frio e deixe a água correr pelo chuveiro por cerca de 1 minuto ininterrupto. Isso preenche todo o reservatório interno, expulsa bolhas de ar e impede que a resistência queime na primeira ligação.
6. Teste de funcionamento: Feche o registro, certifique-se de que não há gotejamento na rosca da parede, religue o disjuntor no quadro de luz e acione o chuveiro na posição morna ou quente para validar o aquecimento perfeito.
Chuveiros de 127 V com 5.500 W exigem bitola mínima de 10 mm² devido à corrente elevada de 43,3 A.
A norma ABNT NBR 5410 proíbe circuitos compartilhados para aparelhos de alta potência em áreas molhadas.
Cheiro de plástico queimado ou disjuntor desarmando no meio do banho indica superaquecimento e sobrecarga grave.
O que determina a norma ABNT NBR 5410 para o circuito do chuveiro?
As diretrizes oficiais de segurança residencial no Brasil são estabelecidas pela norma técnica ABNT NBR 5410 para instalações elétricas de baixa tensão. O documento traz exigências claras para banheiros e áreas molhadas.
Segundo a regulamentação, todo chuveiro elétrico deve possuir um circuito elétrico totalmente exclusivo e independente. Isso significa que os cabos que saem do quadro de distribuição devem alimentar unicamente o ponto do chuveiro, sem derivações para lâmpadas, tomadas de secador ou exaustores.
Quando é indispensável contratar um eletricista profissional para o serviço?
Embora a troca mecânica de um chuveiro compatível possa ser feita pelo morador, existem situações estruturais em que a intervenção de um eletricista qualificado é indispensável para evitar acidentes graves.
Você deve acionar o profissional imediatamente se encontrar:
- Fiação rígida antiga ou ressecada: Casas antigas com fios de tecido ou condutores oxidados não suportam a carga dos chuveiros modernos e precisam de recapeamento completo.
- Ausência de condutor de aterramento: Se não houver fio terra saindo da parede, o eletricista deve avaliar o quadro para instalar o aterramento e o dispositivo DR de proteção.
- Desejo de aumentar a potência do chuveiro: Trocar um aparelho de 5.500 W por um modelo turbo de 7.800 W exige recalcular a bitola dos condutores e substituir o disjuntor no quadro.
- Disjuntor desarmando com frequência: Indica que o circuito está operando no limite térmico, o que pode derreter eletrodutos embutidos na alvenaria.
Seguindo o roteiro correto de desconexão, usando conectores adequados e garantindo o teste hidráulico a frio antes de acionar a energia, seu novo chuveiro funcionará com eficiência térmica e segurança duradoura por muitos anos.
Este conteúdo possui caráter exclusivamente educativo e informativo. Se a fiação da sua residência apresentar sinais de sobreaquecimento, ausência de aterramento ou incompatibilidade técnica, interrompa o uso e consulte um eletricista profissional habilitado.
