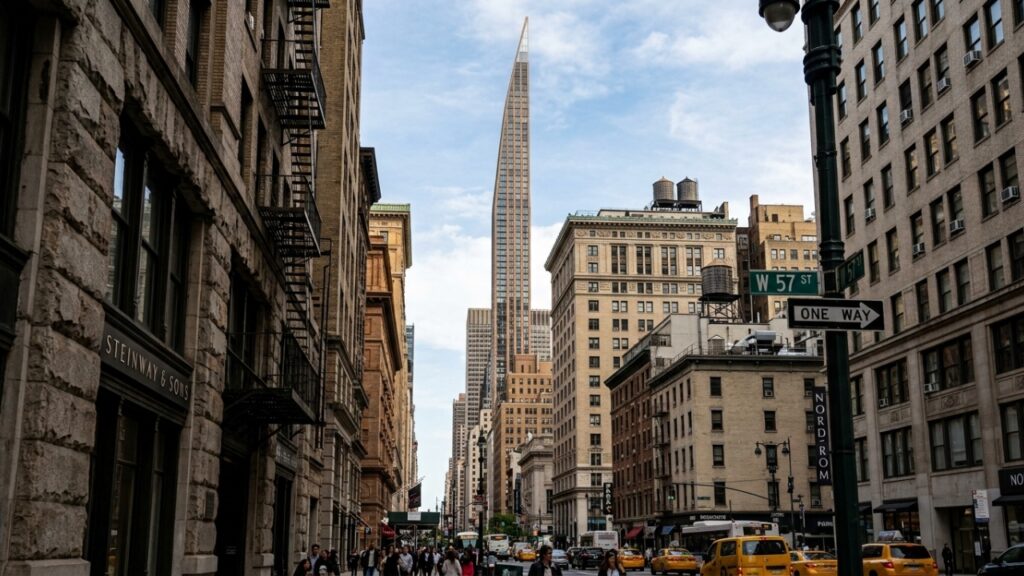

Em Manhattan, o arranha-céu 111 West 57th Street sobe a 435 metros com proporção de apenas 1:24 entre largura e altura. Para limitar movimentos causados pelo vento, a estrutura combina concreto de alta resistência, paredes robustas, pavimentos técnicos e um amortecedor de massa instalado no alto da torre.
Por que este arranha-céu é tão sensível ao vento?
O 111 West 57th Street tem cerca de 435 metros de altura e uma relação de esbeltez próxima de 1:24. Em uma forma tão estreita, rajadas laterais conseguem produzir acelerações e oscilações que precisam ser controladas para manter a estrutura e o conforto dos ocupantes.
O problema não é impedir qualquer movimento, algo impraticável em uma torre tão alta. O objetivo é limitar deslocamentos e acelerações a níveis aceitáveis, fazendo com que fachadas, divisórias, elevadores e acabamentos acompanhem o comportamento estrutural sem sofrer deformações incompatíveis com seu funcionamento.
Como o concreto ganhou rigidez suficiente para uma proporção 1:24?
O sistema principal usa duas grandes paredes estruturais ao longo das faces leste e oeste. Elas trabalham como uma espinha rígida contra forças laterais. Ligações com o núcleo e vigas reforçadas ajudam a distribuir esforços sem ocupar as fachadas voltadas para as vistas principais.
O American Concrete Institute registra misturas com resistência de até 14.000 psi, além de elementos com espessuras elevadas em pontos de grande solicitação. O concreto autoadensável também ajudou a preencher regiões com alta concentração de armaduras.
Quais peças trabalham juntas para reduzir o balanço?
Rigidez e massa foram distribuídas de forma estratégica. Além das paredes, a torre recebeu outriggers em níveis mecânicos, pavimentos que aliviam a ação do vento e um amortecedor próximo ao topo. Cada recurso atua em uma parte diferente da resposta dinâmica do edifício.
Os principais recursos são estes:
- Paredes de cisalhamento: resistem aos esforços laterais ao longo da altura.
- Outriggers: conectam partes estruturais e aumentam a rigidez global em níveis escolhidos.
- Amortecedor de massa: reduz parte da oscilação percebida quando o vento excita a torre.
Como o amortecedor no topo ajuda quem mora centenas de metros acima?

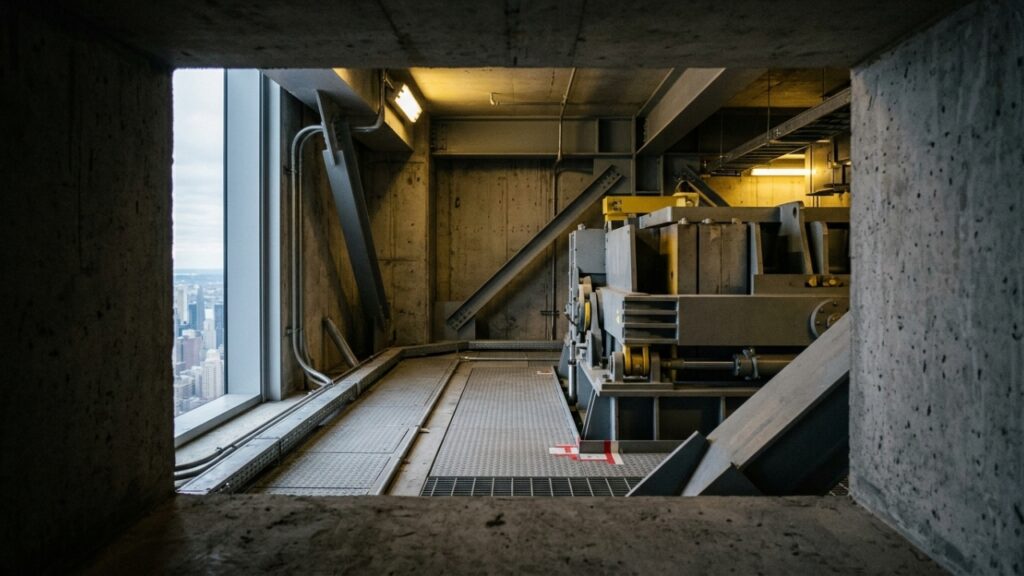

A WSP, responsável pela engenharia estrutural, descreve um amortecedor de massa ajustado no alto do edifício. Esse equipamento se movimenta de forma controlada para absorver parte da energia associada às oscilações produzidas pelo vento.
Para os apartamentos superiores, o efeito buscado é reduzir a sensação de movimento. Segurança estrutural e conforto não são exatamente a mesma coisa: uma torre pode permanecer resistente e, ainda assim, balançar o bastante para incomodar. O amortecimento atua justamente nessa resposta percebida.
O que a torre mostra sobre construir alto em um terreno estreito?
O projeto revela que esbeltez depende de um sistema integrado, não de uma única peça excepcional. Concreto muito resistente, paredes contínuas, ligações rígidas, distribuição de massa e amortecimento precisam ser calculados como partes do mesmo conjunto para que a forma arquitetônica possa permanecer extremamente estreita.
No 111 West 57th Street, a proporção 1:24 deixa de ser apenas uma característica visual. Ela determina como a estrutura reage ao vento, onde a rigidez precisa ser concentrada e por que o controle de movimento se torna tão importante quanto suportar o peso vertical do próprio edifício.
